Mon schéma électrique pour validation

[rikoidb]

bonjour a tous,

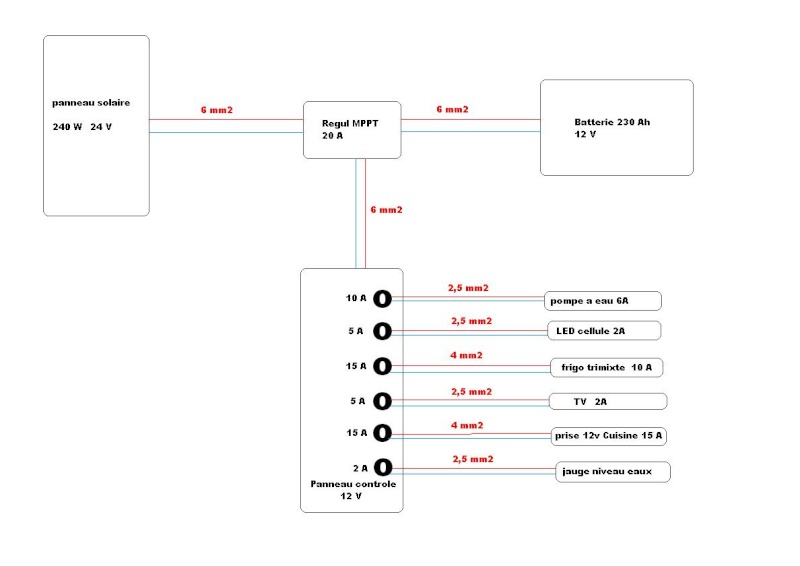

voila mon schema electrique pour le 609. J'ai quelques doutes sur les sections des fils et l'amperage des fusibles donc si vous pouvez me confirmer que c'est bon... merci

[delta9xxx]

ça me semble plutôt pas mal

[n0_0n]

si tu prend un 20a en regulateur mppt pour avoir de la marge pour rajouter plus tard ok sinon ca sert a rien de prendre un 20 un 12a suffit

quand au 12v il vaut mieux partir directement de a batterie que de repasser par le regul

apres pour les sections il manque les longueurs pour savoir si celle ci sont correct

[rikoidb]

merci de vos reponses.
oui j'ai pris 20A pour rajouter un deuxieme panneau par la suite. si je mets un 2eme de 240w c juste non?
pourquoi tu parts direct de la batterie pour le 12V? pour les longueurs de cable ca exède pas 5m.

[n0_0n]

merci de vos reponses.
oui j'ai pris 20A pour rajouter un deuxieme panneau par la suite. si je mets un 2eme de 240w c juste non?
pourquoi tu parts direct de la batterie pour le 12V? pour les longueurs de cable ca exède pas 5m.

le depart 12v sur batteriie t evite d avoir 2 fil sous ton regulateur et des longeur inutile

pour le 240w effectivement ca risque d etre un poil juste au pire tu met un 220w

[ainke]

je te rejoins no_on , je me trompe peut-être mais les sections de câbles me semble sur-dimensionné , pour moi du 1.5mm² serais suffisant.
Ton budget n'en serais que plus léger.

j'ai des formule de calcul de section de câbles, je peux vous les retrouver si vous le voulez

[MaGoY]

Salut.

J'ai utilisé ce calclcul pour définir la section de mes cables

en rajoutant 10% au résultat

Pour la longueur des cables il faut compter l'aller et le retour (+ & -)

[rikoidb]

merci pour les infos je vérifie ça. pour la section de cable j'ai utilisé la rapport 1mm2 = 5A et je prenais la section supérieure pour avoir de la marge.
